項目概述：

       需檢測鋼板規格：

        寬度：≥4米；

        長度：5-14米；

        厚度：5-120mm

        根據探傷的需要專門設計出這套鋼板超聲波相控陣探傷檢測設備。設備為相控陣超聲探傷，采用二維掃查的方式對工件進行探傷 ，掃查架帶動探頭在長度方向上勻速掃查（掃查長度采用編碼器測量），一個長度掃查完后，探頭組沿Y軸方向移動0.85個檢測探頭組覆蓋的寬度后（掃查寬度可由系統設置），反方向沿X軸方向掃查，以此類推，完成整板掃查。

設備檢測參數

1）檢測任務：分層、夾雜、氣孔、晶粗等材料性質缺陷。

2）檢測過程：工件固定，探頭通過龍門桁架驅動沿X、Y方向編碼移動完成工件全覆蓋掃查。

3）檢測方法：采用相控陣超聲波檢測儀，耦合方式為直接接觸法。

4)超聲檢測靈敏度：φ3mm平底孔滿足φ2平底孔的檢測需求。

5)漏檢率:為0 。

6)誤報率：≤ 3%。

6)信噪比：≥12dB。

7) 掃查速度8m/min

8)設備穩定性：連續運行24小時。

9)探傷結果處理系統：自動探傷結果可以存儲、打印，還可以在存儲介質上存儲探傷記錄（探傷曲線及其有關數據），探傷系統永久存儲連續探傷記錄。

10)聲光報警功能：在自動探傷的過程中，當系統檢查到缺陷時，系統將自動產生聲光報警。

設備工作參數

1）總功率：       0.5KW

2）單相交流電：   220V（±10%）   50HZ±2%

3）照明電壓：     DC24V

4）噪音：         低于60dB（A）

5）環境溫度：     -5℃～42℃

6）工作濕度：     20%～90% 連續24小時工作

7）地線：        至少兩處獨立地線，對地電阻1.5Ω；

8）供水：普通自來水，壓力0.1-0.15MPa、流量≥5m3/h；鋼板需正常水平放置，鋼板周邊需有空間放置激光定位系統的導向板。

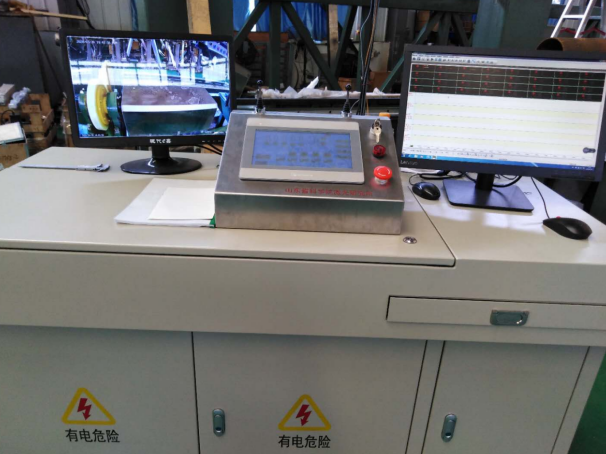

電控系統（變頻器柜、儀器電源柜、操作臺、配線箱等組成。）

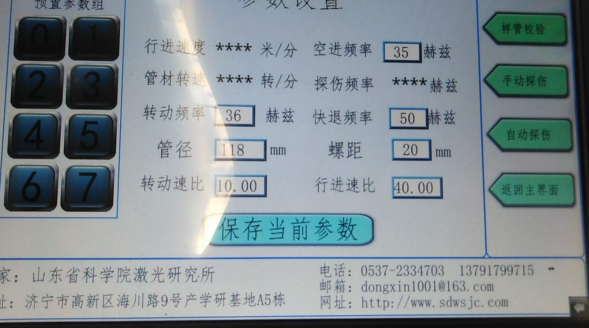

人機操作界面

人機操作界面：設備采用先進的人機對話界面，界面均采用觸摸屏設計，使設備操作更為簡單，免去復雜的操作按鈕，設備所有動作及操作均在人機對話觸摸屏界面實現。
