一、產品概述

       本款設備采用便攜式相控陣技術，自動檢測機器人系統搭載探傷系統，探頭使用萬向節夾持。萬向節通過彈簧導軌與系統相連，可話應起伏不平鋼板檢測，保證超聲檢測的耦合要求:分層探頭采用單線陣相控陣探頭，通過多聚焦法則的建立。實現分區聚焦。達到有效提高檢測信噪比，提高缺陷分辨力，提升缺陷定位精度，擴大產品覆蓋板厚的目的，鋼板深傷全程采用激光定位技術實現自動掃查，減少邊緣探傷盲區。通過自動檢測機器人系統搭載探傷系統完成在鋼板表面的爬行與檢測。

二、鋼板探仿規格要求

●鋼板長度:5-14m

●鋼板寬度:>4m

●鋼板厚度:5--120 mm

●浪高:≤50mm

●運行環境: 0-42℃.年均相對濕度:95%

三、設備主要組成

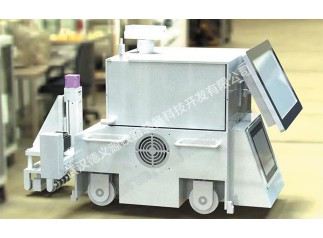

●自動檢測小車機器人

●128陣元相控陣儀器

●相控陣探頭

●水路系統

●激光反射板

四、主要參數

●檢測任務:分層、夾雜、氣孔、晶粗等材科性質缺陷；

●檢測過程:工件固定，探頭X、Y方向編碼移動完成工件全覆蓋掃查;

●檢測方法:采用相控陳超聲波檢測儀，耦合方式為直接接觸法；

●檢測靈敏度:Φ2mm平度孔滿足Φ1.2平度孔的檢測需求；

●漏檢率: 0;

●誤報率: ≤2%；

●信操比:>12d8；

●掃查速度：8m/min;

●板邊盲區:直邊≤5mm;

●設備穩定性:8小時≤2db;

●電池工作時間:≥6小時;

● 水箱儲水量:>20升;

● 探傷結果處理系統:自動探傷結果可以存儲、打印、還可以在存儲介質上存儲探傷記錄，探傷系續永久存儲連續探傷記錄。存儲容量>2T:

●聲光報警功能:在自動探傷的過程中，當系統檢查到缺陷時，系統將自動產生聲光報警。
